제품 상세 정보:
|
| 이름: | 10.1 인치 LCD 디스플레이 모듈 | 결의: | 1024x600 |
|---|---|---|---|
| 외형치수: | 235*143*4.9mm | 활동 영역: | 222.72x125.28mm |
| 인터페이스: | LVDS | 표시 모드: | 정상적으로 전달 가능한 백색 |
| 밝기: | 300cd/m2 | 작동 온도: | -20~70도 |
| 보관 온도: | -30~80도 | ||
| 강조하다: | 1024x600 LCD 디스플레이 모듈,LCD 디스플레이 모듈 10.1 인치,40 핀 TFT 디스플레이 300 Cd/m2 |
||

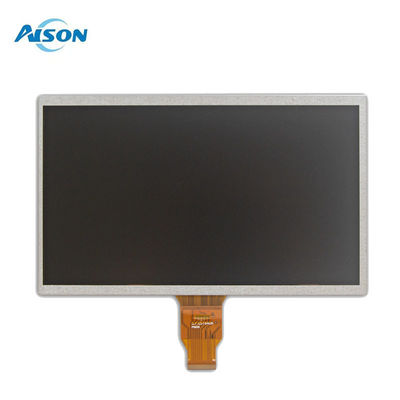

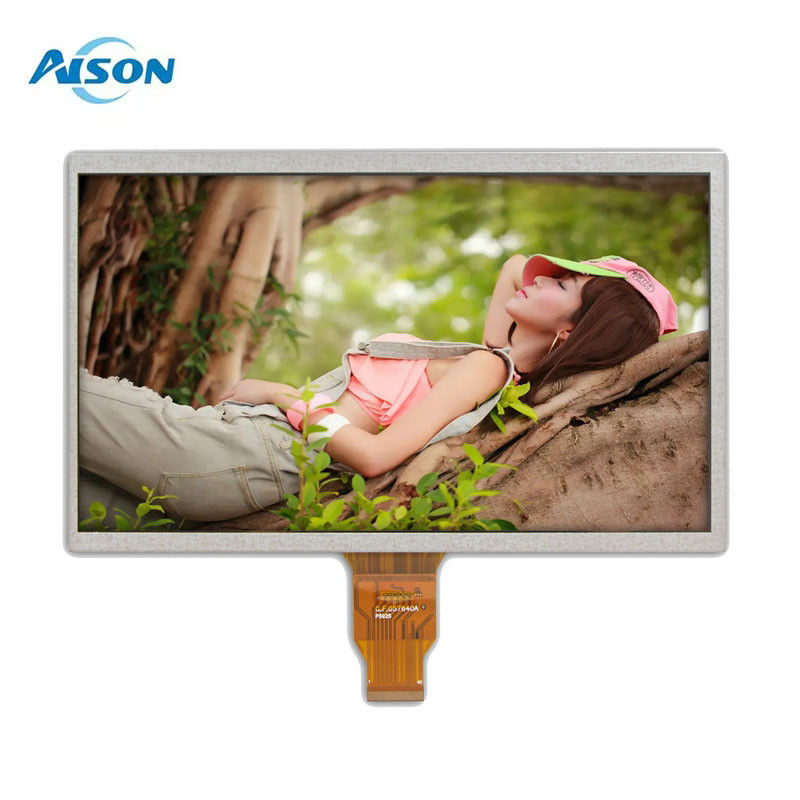

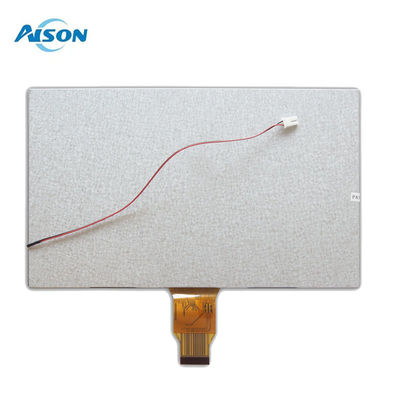

10.1인치 TFT LCD 디스플레이 모듈 1024x600 40 핀 LVDS 인터페이스
표시 일반 설명
Z101WS07은 10.1인치 TN TFT LCD 모듈로, 랜즈업 모드 동작을 위해 설계되었다. 1024x600 픽셀의 해상도를 갖추고 EK79001HN 및 EK73215BCGA 드라이버 IC를 갖추고 있다.모듈은 LVDS 인터페이스를 지원합니다., 600의 전형적인 콘트라스트 비율을 제공합니다:1, 그리고 밝기 300 니트 (유형적 값) 를 달성합니다. 16의 측면 비율로:9, 반사 표면 유리, 그리고 일반적으로 검은 화면, 그것은 전송성 LCD 유형으로 작동합니다.
TN TFT에 비해 이 10.1인치 IPS TFT 모듈은 더 넓은 관점, 특히 12시 위치에서 12도를 제공합니다. 공급 전압 (VDD) 은 3.0V에서 3.6V까지 다양합니다.전형적인 값 3.3V. -20°C~+70°C의 온도 범위 내에서 작동하도록 설계되었으며, -30°C~+80°C의 온도에서 보관할 수 있어 다양한 환경 조건에 적합합니다.
일반 자료
| 모델 이름 | 101인치 TFT LCD 디스플레이 |
| 결의 | 1024x600 |
| 모델 크기 (W*H*T) mm |
235*143*49
|
| 디스플레이 영역 (W*H) mm |
222.72 x 125.28
|
| 인터페이스 | LVDS |
| 표시 모드 | 일반적으로 흰색, 전파 |
| 관람 | 12시 |
| 밝기 | 300 cd/m2 |
| 핀 번호 | 40 |
| 관점 | 85/85/85/85 |
| 뒷등의 종류 | 36 화이트 LED |
| 작동 온도 | -20~70도 |
| 저장 온도 | -30~80도 |
그림
제품 세부 정보
TFT 애플리케이션
이 TFT LCD 모듈은 다재다능하고 다양한 응용 분야에 적합합니다.
임베디드 시스템, 산업용 장치, 보안 시스템, 의료 장비, 소비자 전자제품 및 휴대용 장치 등이 포함됩니다.그 적응력 과 호환성 은 다양한 프로젝트 를 위한 탁월 한 선택 이다.
