제품 상세 정보:
|
이름: | ESP32 디스플레이 모듈 | 결의: | 800X480 |
---|---|---|---|
적용: | esp32개발 보드 | PCB 보드 색상: | 노란색 |
드라이버 IC: | EK9716 | 화면표시부: | 153.84* 85.63(mm) |
모듈 크기: | 181.0*108.0(mm) | 터치: | 정전식 터치 |
강조하다: | 6 핀 ESP32 디스플레이 모듈,ESP32 디스플레이 모듈 5V,용량 터치 스크린 500mA |

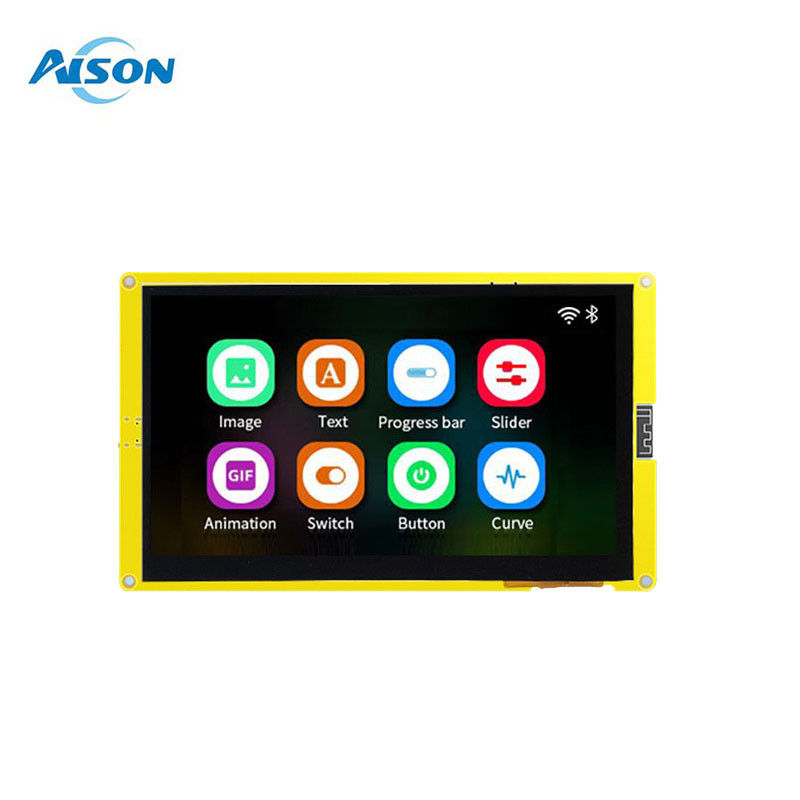

7.0 인치 ESP32-8048S070C LCD 화면 모듈 800*480 시리즈 포트 디스플레이 2.4 GHz 와이파이 블루투스 16MB SPI 플래시 및 8MB PSRAM
1개요

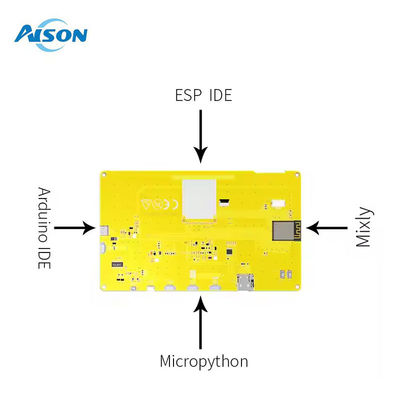

ESP32-8048S070C는 시각 터치 스크린 개발 보드입니다. 보드는 독립적으로 개발된 GUI 플랫폼 펌웨어로 장착되어 있습니다.사용자 지정 제어 플랫폼 개발을 완료하는 데 사용자를 돕기 위해 그래픽 드래그 앤 드롭 프로그래밍을 지원합니다.ESP32-8048S070C 개발 보드의 주요 컨트롤러는 ESP32-S3-WROOM-1 모듈을 채택합니다. 이 모듈은 일반 Wi-Fi + Bt + ble MCU 모듈입니다. 16MB SPI 플래시와 8MB PSRAM이 구성됩니다..ESP32-8048S070C 개발 보드는 또한 양쪽에 확장 인터페이스를 통해 버튼, 음성 및 카메라와 같은 기능을 개발하고 디버그 할 수 있으며 사용자의 개발 주기를 크게 단축합니다..
2다음 하드웨어 자원은
1) ESP32-S3-WROOM-1 모듈
ESP32-S3-WROOM-1은 모든 종류의 응용 프로그램을 위한 Wi-Fi + Bt + ble MCU 모듈입니다. 강력한 기능과 광범위한 응용 프로그램을 가지고 있습니다.그것은 낮은 전력 센서 네트워크 및 요구 응용 프로그램에서 사용할 수 있습니다, 예를 들어 음성 코딩, 오디오 스트리밍 및 MP3 디코딩. 이 ESP32-S3-WROOM-1의 매개 변수는:8Mbyte PSRAM + 16Mbyte 플래시입니다.
2) TP 인터페이스
용량 터치 패드 인터페이스, I2C 인터페이스, 0.5mm 간격, 6pin, 플립 다운 타입
3) LCM 디스플레이 인터페이스7.0 인치 LCM 디스플레이 인터페이스, SPI 인터페이스, 1.25mm 간격, 이 SPI 인터페이스는 esp32의 하드웨어 HSPI 인터페이스에 연결되어 있으며, 작동 시계의 주파수는
사용된 화면 매개 변수는: 크기-7.0인치; 픽셀 밀도-165PPI; 해상도:800*RGB*480; 화면 모델:
ESP32-8048S070C
4) 전력 관리
3.3V 출력 2개의 LDOS, 하나는 보드 자체에 전력을 공급하고 다른 하나는 외부 확장 보드에 전력을 공급하고전원 공급은 확장 보드가 esp32-S3의 전원 공급을 방해하는 것을 방지하기 위해 분리됩니다., esp32-S3의 안정성을 보장합니다.
5) 외부 전원 인터페이스
예약된 외부 전원 인터페이스 (그림의 + - 표시와 같이 긍정 및 부정), 입력 전압 범위 5v, 최대 부하 전류 I > 2A.
6) RST 키
ESP32-S3의 EN 핀에 연결하기 위해 자기 리셋 버튼을 누르십시오. 이 버튼은 ESP32-S3를 리셋하는 데 사용할 수 있습니다.
7) C형 인터페이스
유니버설 USB-C 인터페이스 (C 타입 인터페이스), 이 인터페이스는 개발 보드, UART 통신 및 펌웨어 다운로드에 사용된다.다운로드 회로의 하드웨어는 데이터 흐름 제어 구현, 그래서 펌웨어 다운로드는 한 클릭 자동 다운로드를 지원합니다.
3명령에 대한 힘
1) 전원 공급
이 개발 보드는 USB 타입 C 5V 전원 공급 및 예약된 외부 전력 입력 인터페이스를 지원합니다.
입력전압 5V 지원 전류가 다른 확장판이 삽입되지 않은 경우 1A 이하가 아니어야 합니다.그리고 입력 전압 5V 지원 전류는 다른 확장판이 삽입될 때 2A 이하가 아닙니다 (정신적인 내용은 확장판의 실제 전력 소비를 참조하세요)참고: 외부 전원 공급 장치가 예약 전원 인터페이스를 통해 제공되면 전원 공급 장치 입력 전압 범위는 5V이며 부하 전류는 I> 2A로 권장됩니다.
2) 예방책
개발 보드에 전원을 공급하기 전에 TP 및 LCM 화면의 FPC 케이블이 해당 FPC 소켓에 삽입되었는지 확인하십시오. 그렇지 않으면
4보드 전기 매개 변수
시험 환경:
1온도: 방 온도 25 °C
2전원 공급: 5.0V 전압 파동 V
테스트 파라미터:
1정상 작동 전류: 500mA (평균 전류)
5펌웨어 타기
1) 첫 번째 단계:
USB-TypeC 데이터 케이블을 통해 컴퓨터에 ESP32-8048S070C 보드를 연결합니다.펌웨어는 ESP32 Flash_Download_Tools를 통해 자동으로 다운로드 할 수 있습니다..
2) 2단계:
아래 그림 7-1에서 보이는 것처럼: 1에서 기록하려는 펌웨어 경로를 선택하십시오. 주소는 일반적으로 0X00입니다. 설정을 마친 후 앞쪽을 선택하십시오. 2 개의 위치에서 40MHz로 시스템 클럭을 선택하십시오.플래시의 크기를 3곳에서 128Mbit로 선택하세요; SPI 모드를 선택 DIO 모드 4 장소에서; 컴퓨터에 의해 인식 된 현재 보드의 포트 번호를 선택 5 장소에서; 6 장소에서 일련 포트 baud 속도를 선택 (값이 더 큰,펌웨어 다운로드 속도가 빨라질수록, 최대 지원은 1152000bps입니다); 이전 구성을 완료 한 후 펌웨어를 태우기 위해 7을 클릭하십시오.
3) 세 번째 단계:
위의 두 단계를 완료 한 후,
개발 게시판에서 펌웨어를 실행하기 시작
