5인치 용량 터치 스크린 800x480 ESP32 TFT 스크린 520KB

ESP-32-S3 블루투스 e 와이파이 듀얼 코어 CPU a 바소 에너지 소비 MCU 모듈 ESP-32-S3

파라미터:

애플리케이션 프로세서로 사용할 수 있는 저전력 듀얼 코어 32비트 CPU를 사용한다.

주 주파수는 240MHz까지, 그리고 계산 능력은 600 DMIPS까지

내장된 520 KB SRAM

UART/SPI/I2C/PWM/ADC/DAC 및 다른 인터페이스 지원

지원 OV2640 및 OV7670 카메라, 내장 플래시

WiFI 이미지 업로드 지원

지원 TF 카드

복수 수면 모드를 지원합니다.

임베디드 Lwip 및 FreeRTOS

STA/AP/STA+AP 작동 모드를 지원합니다.

스마트 컨피그/에어 키스 한 클릭 네트워크 구성 지원

2차 개발 지원

사양

작동 전압 4.75-5.25V

SPIFlash 기본 32Mbit

RAM 내부 520KB

Wi-Fi 802.11b/g/n/e/i

블루투스 블루투스 4.2BR/EDR 및 BLE 표준

지원 인터페이스 (2Mbps) UART, SPI, I2C, PWM

TF 카드를 지원하고 최대 지원 4G

IO 포트 9

일련 포트 속도 기본 115200bps

스펙트럼 범위 2400~2483.5MHz

안테나 형태 PCB 안테나 탑재, 2dBi 이득

이미지 출력 형식: JPEG (오브2640만 지원), BMP, GRAYSCALE

포장 방법 DIP-16

전송 전력 802.11b: 17±2dBm (@11Mbps)

802.11g: 14±2dBm (@54Mbps)

802.11n: 13±2dBm (@MCS7)

수신 감수성 CCK, 1Mbps: -90dBm

CCK, 11Mbps: -85dBm

6Mbps ((1/2BPSK): -88dBm

54Mbps (3/464-QAM): -70dBm

MCS7 (65Mbps, 72.2Mbps): -67dBm

전력 소모 플래시를 끄세요: 180mA@5V

플래시를 켜고 최대 밝기를 조절합니다: 310mA@5V

깊은 잠: 가장 낮은 전력 소비는 6mA@5V에 도달 할 수 있습니다.

모더마 잠: 최저는 20mA@5V에 도달 할 수 있습니다.

가벼운 수면: 가장 낮은 6.7mA@5V에 도달 할 수 있습니다.

보안 WPA/WPA2/WPA2-Enterprise/WPS

작업 온도 -20 °C~70 °C

저장 환경 -40 °C~125 °C, <90%RH

특징

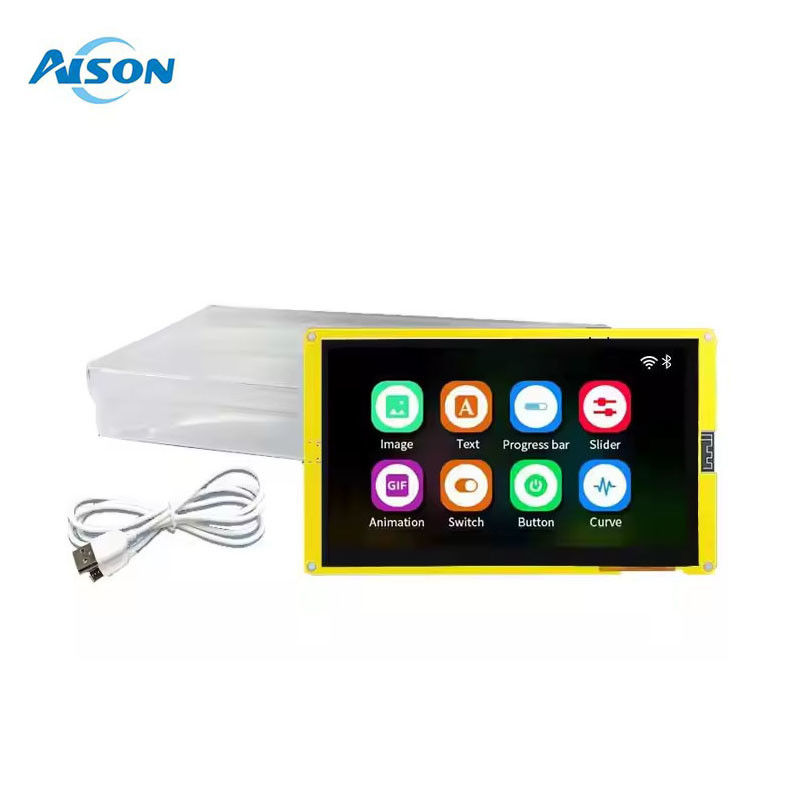

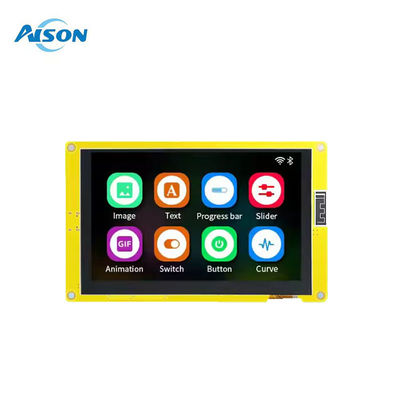

●5.0인치 컬러 화면, 16 BIT RGB 65K 컬러 디스플레이를 지원, 풍부한 디스플레이
색상
● 800×480 해상도
● 샘플 프로그램은 공장에서 프로그래밍되어
연결된
● TF 카드 슬롯을 통해 쉽게 확장할 수 있는 저장장치

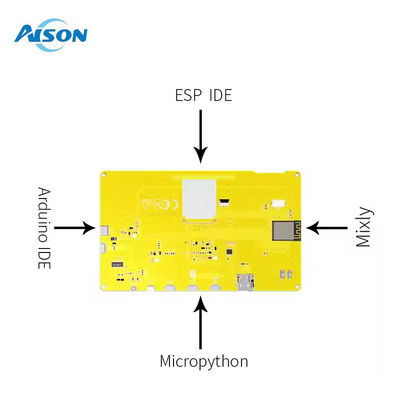

● Arduino 라이브러리 기능과 샘플 프로그램을 제공하여
급속한 2차 발달
●하나 클릭 다운로드 프로그램 지원
●군사적 수준의 공정 표준, 장기적인 안정적인 작업

적용

홈 스마트 디바이스 이미지 전송

무선 모니터링

스마트 농업

무선 QR 인식

무선 위치 시스템 신호

그리고 다른 IoT 응용 프로그램
