제품 상세 정보:
|
| 이름: | 2.4인치 SPI LCD 모듈 | 해결: | 320x240 |
|---|---|---|---|
| 모듈 기판 사이즈: | 77.18x42.72(mm) | 활성 영역: | 36.72x48.96(mm) |
| 인터페이스: | 4선 SPI 인터페이스 | 보기 각도: | 55/65/65/65 |
| 디스플레이 모드: | TFT, 일반적으로 흰색 | 작동 온도: | -20 ~ 70도 |
| 저장 온도: | -30 ~ 80도 | ||
| 강조하다: | 2.2인치 TFT LCD 디스플레이 모듈,PCB 보드 TFT LCD 디스플레이 모듈 |
||
2.2인치 /2.4인치 /2.8인치 /3.2인치 /3.5인치 /4.0인치 SPI TFT LCD 모듈
옵션:
22인치 SPI LCD 모듈, 터치 없이2.2 인치 SPI 모듈 디스플레이와 RTP
2.4인치 SPI LCD 모듈, 터치 없이2.4인치 SPI 모듈 디스플레이와 RTP
2.8인치 SPI LCD 모듈, 터치 없이2.8 인치 SPI 모듈 디스플레이와 RTP
32인치 SPI LCD 모듈, 터치 없이3.2 인치 SPI 모듈 디스플레이와 RTP
3.5인치 SPI LCD 모듈, 터치 없이3.5 인치 SPI 모듈 디스플레이와 RTP
40.0인치 SPI LCD 모듈, 터치 없이40.0인치 SPI 모듈 디스플레이와 RTP
일반 설명

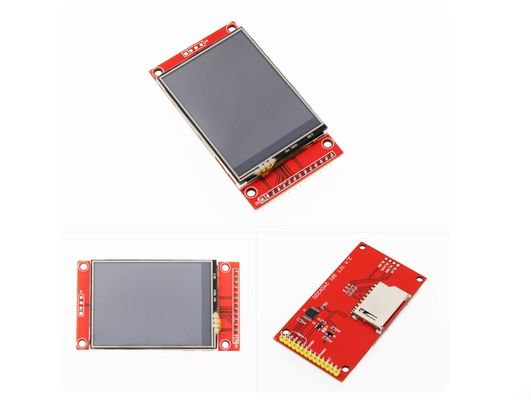

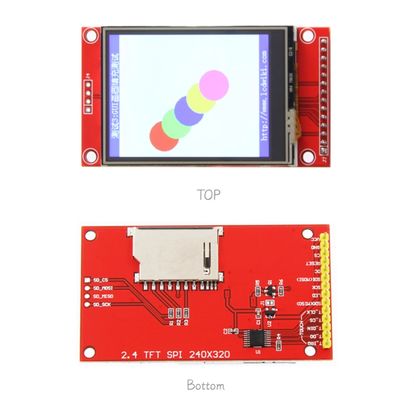

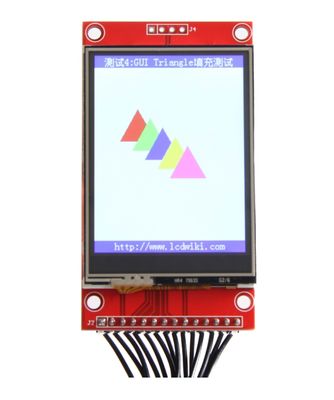

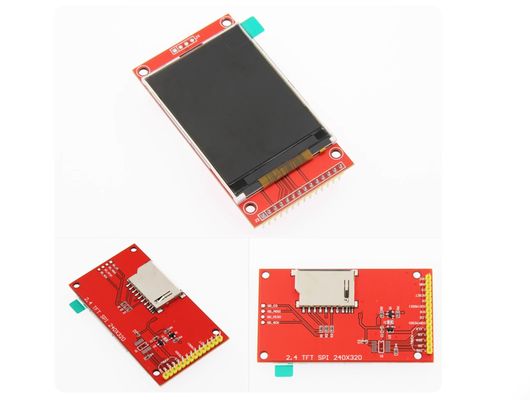

MSP2401/MSP2402a-Si TFT-LCD (무형 실리콘 얇은 필름 트랜지스터 액체 결정 디스플레이) 모듈로, TFT-LCD 패널, 드라이버 회로 뒷등 단위로 구성되어 있습니다. 패널 크기는 2입니다.4인치, 해상도는 240x320. 높은 이미지 품질 a-Si TFT LCD 모듈. 부분 화면 디스플레이 기능이 제공됩니다. 수면 및 대기 모드가 전력 절약에 사용할 수 있습니다.
* 2.4인치 컬러 화면, 65K 컬러 디스플레이를 지원, 풍부한 색상을 표시
| 이름 | 매개 변수 |
| 색상 표시 | RGB 65K 색상 |
| SKU | MSP2401/MSP2402 |
| 화면 크기 | 20.4인치) |
| 종류 | TFT |
| 드라이버 IC | ILI9341 |
| 결의 | 320*240 (픽셀) |
| 모듈 인터페이스 | 4선 SPI 인터페이스 |
| 활동 영역 (AA 영역) | 36.72x48.96mm |
| 모듈 PCB 크기 | 77.18x42.72mm |
| 작동 온도 | -20°C~70°C |
| 저장 온도 | -30°C~80°C |
| VCC 전원 전압 | 3.3V~5V |
| 논리 IO 포트 전압 | 3.3V (TTL) |
| 전력 소비 | TBD |
| 총 무게 (포장 포함) | 22 (g) |
| 번호 | 핀 라벨 | 설명 |
| 1 | VCC | 5V/3.3V 전력 입력 |
| 2 | GND | 토지 |
| 3 | CS | LCD 칩 선택 신호, 낮은 레벨 활성화 |
| 4 | 재설정 | LCD 리셋 신호, 낮은 레벨 리셋 |
| 5 | DC/RS | 높은 수준: 등록, 낮은 수준: 데이터 |
| 6 | SDI/MOSI | SPI 버스 기록 데이터 신호 |
| 7 | SCK | SPI 버스 시계 신호 |
| 8 | LED | 제어되지 않는 경우, 3.3V 항상 밝은 연결 |
| 9 | SDO/MISO | SPI 버스 데이터 신호를 읽기, 당신은 읽기 기능이 필요하지 않은 경우, 당신은 연결할 수 없습니다 |
