제품 상세 정보:
|
| 목: | 3.5 인치 SPI 저항성 터치 스크린 | 표시 해상도: | 480X320 |
|---|---|---|---|
| PCB 사이즈: | 56.34x98 mm | LCD 활성 영역: | 48.96x73.44mm |
| LCD 인터페이스: | SPI 4라인 | 시야각: | 55/65/65/65 |
| 디스플레이 타입: | TFT, 일반적으로 흰색 | 작동 온도: | -20~70도 |

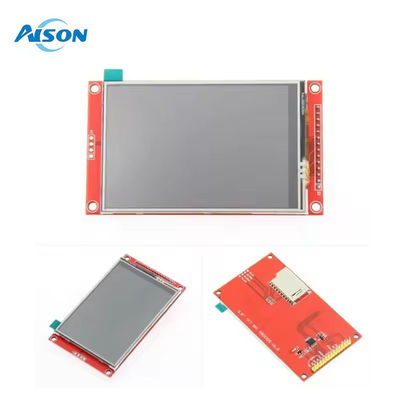

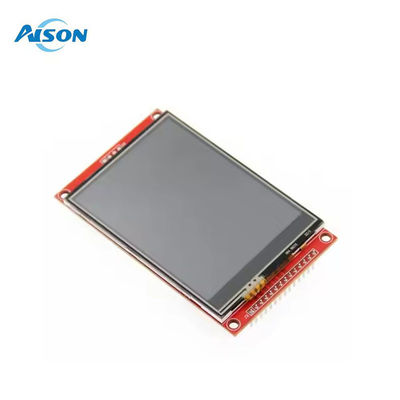

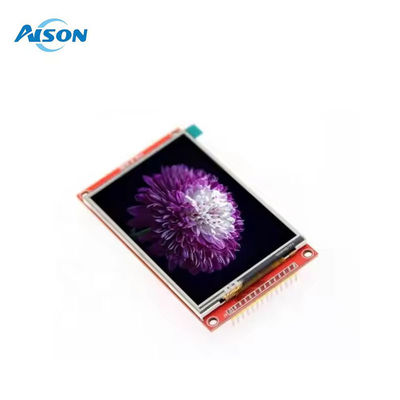

3.5 인치 480x320 SPI TFT 디스플레이 ILI9488 드라이버 4 와이어 SPI 저항 터치 스크린 모듈
옵션:
22인치 SPI LCD 모듈, 터치 없이2.2 인치 SPI 모듈 디스플레이와 RTP
2.4인치 SPI LCD 모듈, 터치 없이2.4인치 SPI 모듈 디스플레이와 RTP
2.8인치 SPI LCD 모듈, 터치 없이2.8 인치 SPI 모듈 디스플레이와 RTP
32인치 SPI LCD 모듈, 터치 없이3.2 인치 SPI 모듈 디스플레이와 RTP
3.5인치 SPI LCD 모듈, 터치 없이3.5 인치 SPI 모듈 디스플레이와 RTP
40.0인치 SPI LCD 모듈, 터치 없이40.0인치 SPI 모듈 디스플레이와 RTP
특징
• 3.5인치 컬러 화면, 65K 컬러 디스플레이를 지원, 화면 풍부한 색상, 480X320 해상도
• SPI 직렬 버스를 사용하면 디스플레이를 밝히는 데 몇 개의 IO 만 필요합니다.

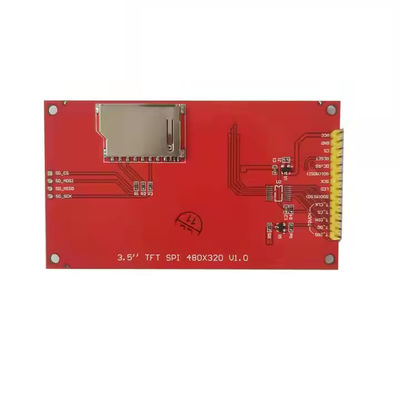

• SD 카드 슬롯으로 실험을 쉽게 확장 할 수 있습니다
• 유익 한 예제 프로그램 을 제공 하십시오
• 군사적 수준의 프로세스 표준, 장기 안정적인 작업
• 운전자 기술 지원
| 이름 | 매개 변수 |
| 색상 표시 | RGB 65K 색상 |
| SKU | 터치 스크린 MSP3520 |
| 터치 스크린이 없습니다: MSP3521 | |
| 화면 크기 | 3.5인치) |
| 종류 | TFT |
| 드라이버 IC | ILI9488 |
| 결의 | 480*320 (픽셀) |
| 모듈 인터페이스 | 4선 SPI 인터페이스 |
| 활동 영역 (AA 영역) | 48.96x73.44mm |
| 모듈 PCB 크기 | 56.34x98mm |
| 작동 온도 | -20°C~70°C |
| 저장 온도 | -30°C~80°C |
| VCC 전원 전압 | 3.3V~5V |
| 논리 IO 포트 전압 | 3.3V (TTL) |
| 전력 소비 | 약 90mA |
3.5인치 SPI TFT 디스플레이인터페이스 정의
| 번호 | 핀 라벨 | 설명 |
| 1 | VCC | 5V/3.3V 전력 입력 |
| 2 | GND | 토지 |
| 3 | CS | LCD 칩 선택 신호, 낮은 레벨 활성화 |
| 4 | 재설정 | LCD 리셋 신호, 낮은 레벨 리셋 |
| 5 | DC/RS | 높은 수준: 등록, 낮은 수준: 데이터 |
| 6 | SDI (MOSI) | SPI 버스 기록 데이터 신호 |
| 7 | SCK | SPI 버스 시계 신호 |
| 8 | LED | 제어되지 않는 경우, 3.3V 항상 밝은 연결 |
| 9 | SDO ((MISO) | SPI 버스 데이터 신호를 읽기, 당신은 읽기 기능이 필요하지 않은 경우, 당신은 연결할 수 없습니다 |
| (이 다음은 터치 화면 신호 라인 배선, 당신이 터치 기능이 필요 없거나 모듈 자체는 터치 기능이 없습니다, 당신은 연결할 수 없습니다) | ||
| 10 | T_CLK | 터치 SPI 버스 시계 신호 |
| 11 | T_CS | 터치 스크린 칩 선택 신호, 낮은 수준 활성화 |
| 12 | T_DIN | 터치 SPI 버스 입력 |
| 13 | T_DO | 터치 SPI 버스 출력 |
| 14 | T_IRQ | 터치 화면 중계 신호, 터치 감지 시 낮은 수준 |
