제품 상세 정보:
|
| 표시 이름: | 3.5 인치 SPI TFT LCD 모듈 | 결의: | 480X320 |
|---|---|---|---|
| 모듈 기판 사이즈: | 56.34x98 mm | 활동 영역: | 48.96x73.44mm |
| 인터페이스: | SPI 4라인 | 관점: | 55/65/65/65 |
| 표시 모드: | TFT, 일반적으로 흰색 | 드라이버 IC: | ILI9488 |
| 터치 패널: | 캡터치 미포함 |

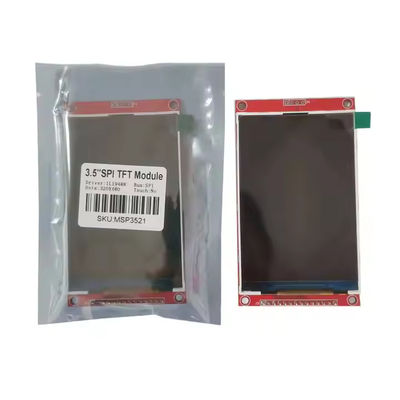

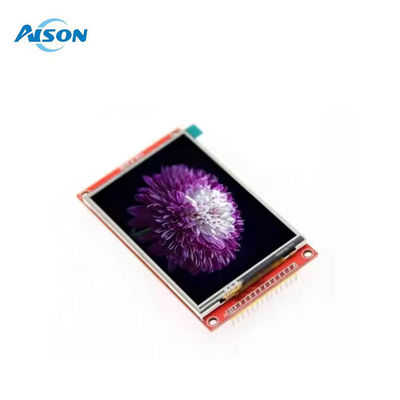

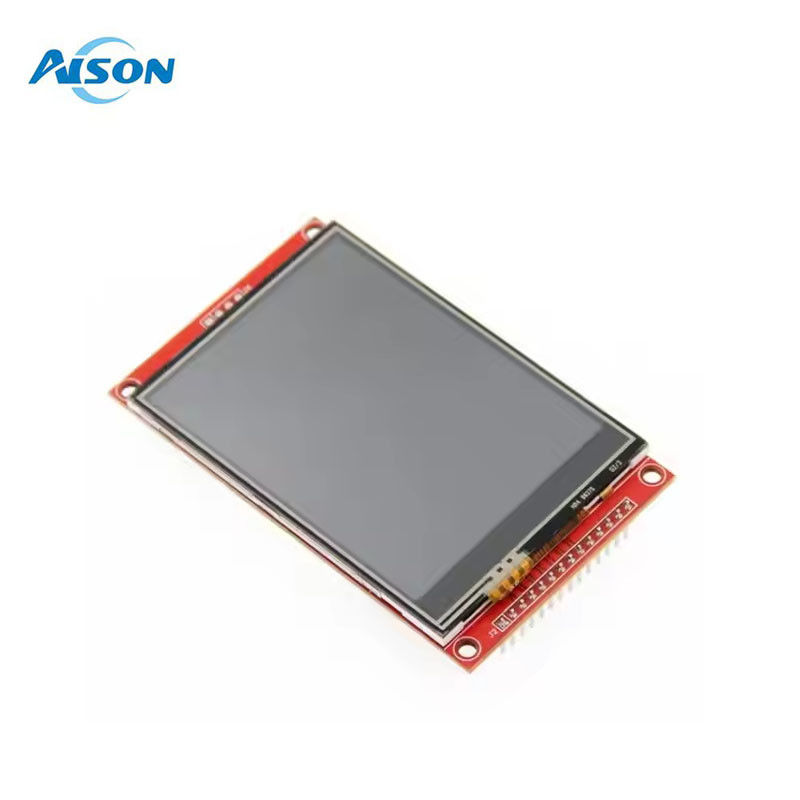

3.5 인치 SPI TFT LCD 모듈 ILI9488 480x320 해상도
옵션:
22인치 SPI LCD 모듈, 터치 없이2.2 인치 SPI 모듈 디스플레이와 RTP
2.4인치 SPI LCD 모듈, 터치 없이2.4인치 SPI 모듈 디스플레이와 RTP
2.8인치 SPI LCD 모듈, 터치 없이2.8 인치 SPI 모듈 디스플레이와 RTP
32인치 SPI LCD 모듈, 터치 없이3.2 인치 SPI 모듈 디스플레이와 RTP
3.5인치 SPI LCD 모듈, 터치 없이3.5 인치 SPI 모듈 디스플레이와 RTP
40.0인치 SPI LCD 모듈, 터치 없이40.0인치 SPI 모듈 디스플레이와 RTP
3SPI 인터페이스와 함께 5인치 TFT LCD 사양:
◦ 화면 색상: RGB 65K 색상
◦ 화면 크기: 3.5인치
◦ 타입: TFT
◦ 운전자 IC: ILI9488
◦ 해상도: 480*320 (픽셀)
◦ 모듈 인터페이스: 4선 SPI 인터페이스
◦ 액티브 영역 (AA 영역): 48.96x73.44mm
◦ 모듈 PCB 크기: 56.34x98mm
■ 작동 온도: -20°C~60°C
• 보관 온도: -30°C~70°C
◦ VCC 전압: 3.3V ~ 5V
◦ 논리 IO 포트 전압: 3.3V (TTL)
◦ 전력 소비: TBD

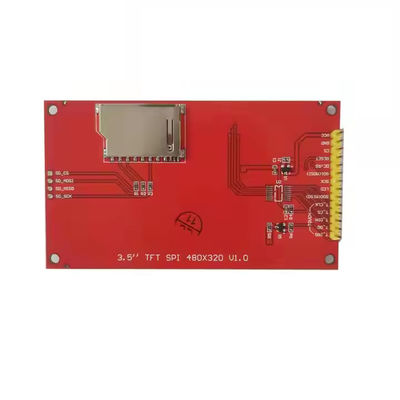

3.5SPI TFT 모듈 인터페이스 정의
| 번호 | 핀 라벨 | 설명 |
| 1 | VCC | 5V/3.3V 전력 입력 |
| 2 | GND | 토지 |
| 3 | CS | LCD 칩 선택 신호, 낮은 레벨 활성화 |
| 4 | 재설정 | LCD 리셋 신호, 낮은 레벨 리셋 |
| 5 | DC/RS | 높은 수준: 등록, 낮은 수준: 데이터 |
| 6 | SDI (MOSI) | SPI 버스 기록 데이터 신호 |
| 7 | SCK | SPI 버스 시계 신호 |
| 8 | LED | 제어되지 않는 경우, 3.3V 항상 밝은 연결 |
| 9 | SDO ((MISO) | SPI 버스 데이터 신호를 읽기, 당신은 읽기 기능이 필요하지 않은 경우, 당신은 연결할 수 없습니다 |
| (이 다음은 터치 화면 신호 라인 배선, 당신이 터치 기능이 필요 없거나 모듈 자체는 터치 기능이 없습니다, 당신은 연결할 수 없습니다) | ||
| 10 | T_CLK | 터치 SPI 버스 시계 신호 |
| 11 | T_CS | 터치 스크린 칩 선택 신호, 낮은 수준 활성화 |
| 12 | T_DIN | 터치 SPI 버스 입력 |
| 13 | T_DO | 터치 SPI 버스 출력 |
| 14 | T_IRQ | 터치 화면 중계 신호, 터치 감지 시 낮은 수준 |
