제품 상세 정보:
|
| 이름: | 2.8 인치 SPI TFT LCD 디스플레이 터치 패널 | 결의: | 240x320 |
|---|---|---|---|
| 모듈 기판 사이즈: | 50.0x86.0 (mm) | 활동 영역: | 43.2x57.6 (mm) |
| 인터페이스: | SPI 4라인 | 시야각: | 55/65/65/65 |
| 표시 모드: | TFT, 일반적으로 흰색 | 드라이버 IC: | ILI9341 |
| 터치 스크린: | RTP없이 |

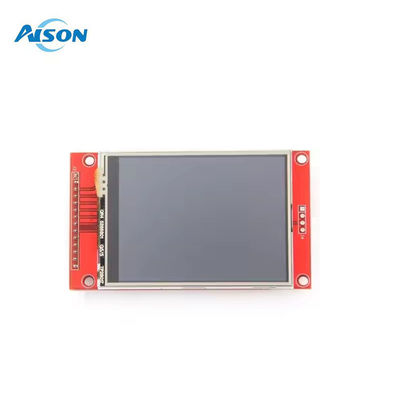

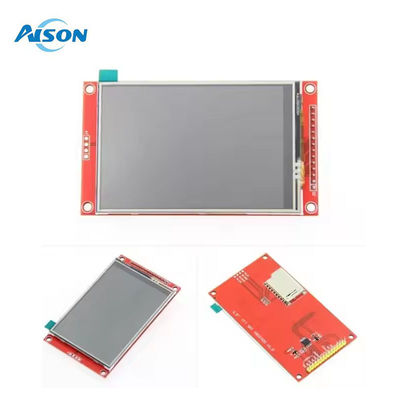

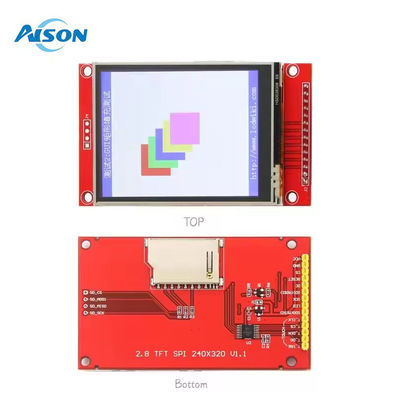

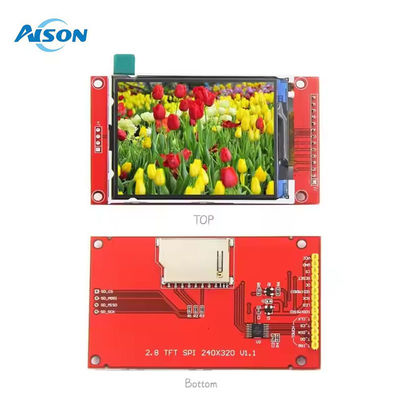

2.8인치 SPI TFT LCD 디스플레이 모듈 240x320 SPI 시리즈 ILI9341 드라이버 IC
옵션:
22인치 SPI LCD 모듈, 터치 없이2.2 인치 SPI 모듈 디스플레이와 RTP
2.4인치 SPI LCD 모듈, 터치 없이2.4인치 SPI 모듈 디스플레이와 RTP
2.8인치 SPI LCD 모듈, 터치 없이2.8 인치 SPI 모듈 디스플레이와 RTP
32인치 SPI LCD 모듈, 터치 없이3.2 인치 SPI 모듈 디스플레이와 RTP
3.5인치 SPI LCD 모듈, 터치 없이3.5 인치 SPI 모듈 디스플레이와 RTP
40.0인치 SPI LCD 모듈, 터치 없이40.0인치 SPI 모듈 디스플레이와 RTP
| 이름 | 매개 변수 |
| 색상 표시 | RGB 65K 색상 |
| SKU | 터치 스크린 MSP2807 |
| 터치 스크린이 없습니다: MSP2806 | |
| 화면 크기 | 2.8 (인치) |
| 종류 | TFT |
| 드라이버 IC | ILI9341 |
| 결의 | 320*240 (픽셀) |
| 모듈 인터페이스 | 4선 SPI 인터페이스 |
| 활동 영역 (AA 영역) | 43.2x57.6 ((mm) |
| 모듈 PCB 크기 | 50.0x86.0 ((mm) |
| 작동 온도 | -20°C~60°C |
| 저장 온도 | -30°C~70°C |
| VCC 전원 전압 | 3.3V~5V |
| 논리 IO 포트 전압 | 3.3V (TTL) |
| 전력 소비 | TBD |
| 총 무게 (포장 포함) | 접촉 없이: 34g / 접촉으로: 43g |
인터페이스 정의
| 번호 | 핀 라벨 | 설명 |
| 1 | VCC | 5V/3.3V 전력 입력 |
| 2 | GND | 토지 |
| 3 | CS | LCD 칩 선택 신호, 낮은 레벨 활성화 |
| 4 | 재설정 | LCD 리셋 신호, 낮은 레벨 리셋 |
| 5 | DC/RS | LCD 레지스터/데이터 선택 신호
높은 수준: 등록, 낮은 수준: 데이터 |
| 6 | SDI (MOSI) | SPI 버스 기록 데이터 신호 |
| 7 | SCK | SPI 버스 시계 신호 |
| 8 | LED | 백라이트 제어, 높은 수준의 조명,
제어되지 않는 경우, 3.3V 항상 밝은 연결 |
| 9 | SDO ((MISO) | SPI 버스 데이터 신호를 읽기, 당신은 읽기 기능이 필요하지 않은 경우, 당신은 연결할 수 없습니다 |
| (이 다음은 터치 화면 신호 라인 배선, 당신이 터치 기능이 필요 없거나 모듈 자체는 터치 기능이 없습니다, 당신은 연결할 수 없습니다) | ||
| 10 | T_CLK | 터치 SPI 버스 시계 신호 |
| 11 | T_CS | 터치 스크린 칩 선택 신호, 낮은 수준 활성화 |
| 12 | T_DIN | 터치 SPI 버스 입력 |
| 13 | T_DO | 터치 SPI 버스 출력 |
| 14 | T_IRQ | 터치 SPI 버스 출력 |
